Mis on solenoidklapi voolu suletud ahela juhtimissüsteem

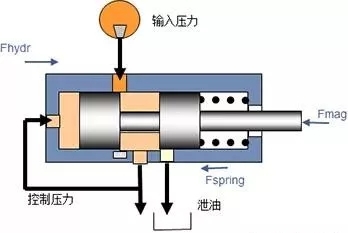

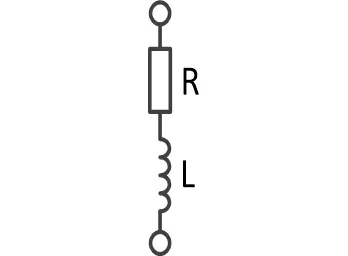

Solenoidventiilidel on autode elektroonilistes juhtimissüsteemides lai valik rakendusi ja need on käigukasti juhtimissüsteemide peamised täiturmehhanismid. Servo-solenoidventiilid tagavad pooli kiire liikumise, võttes vastu ajamisignaale elektroonilistelt juhtseadmetelt. Solenoidklapp toetub pingestavale solenoidile, et genereerida magnetjõud, mis muudab klapi ava avanemise ja sulgemise olekut, muutes seeläbi rõhku või voolu. Füüsiline struktuur on näidatud joonisel 1. Skeemi konstruktsioonis käsitletakse solenoidklappi üldiselt kui vooluahela struktuuri, milles takisti ja induktiivpool on ühendatud järjestikku, vastavad Lihtsustatud vooluahela mudel on näidatud joonisel 2.

Levinud solenoidklapi juhtimine on jagatud ON/OFF juhtimiseks, PWM (impulsi laiuse modulatsiooni) avatud ahela juhtimiseks ja PWM suletud ahela juhtimiseks.

Sõiduki parema sõidumugavuse tagamiseks on käigukasti juhtimissüsteemil sidurile seatud kõrgemad juhtimisnõuded. Siduri täpne juhtimine tugineb juhtkolvi solenoidklapi täpsele juhtimisele, et tagada siduri hea pidev juhitavus kavandatud hüdrosüsteemis. Seetõttu on solenoidklapi ajami konstruktsioonis voolu reguleerimise täpsus väga oluline. Riistvara projekteerimisel parandab liigendelektroonika voolu juhtimise täpsust kolmel tasemel.
