MHF2-seeria topelttoimimisega õhuhaaratsid - pneumaatiline õhusilinder
MHF2 seeria kahetoimelise õhu käepidemega pneumaatilise õhumsilindri kõrgust vähendatakse umbes 1/3-ni. Võttes vastu õhukese konstruktsiooni, väheneb toodetav moment. Lööki saab jagada kolme tüüpi: lühike, keskmine ja pikk. Topeltkolbkonstruktsioon on kompaktne ja sellel on suur kinnitusjõud.

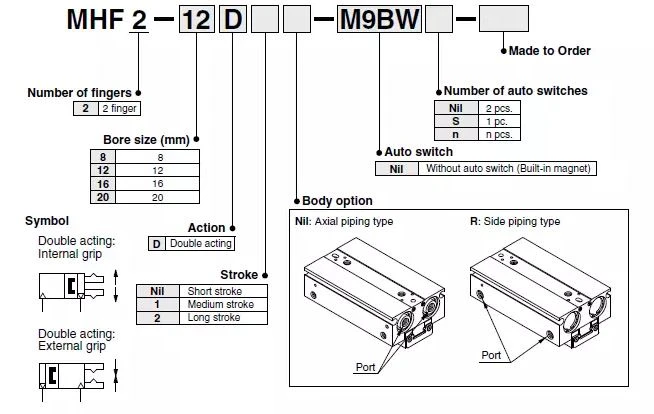

Tellimiskood:
Spetsifikatsioon:
| Vedelik | Õhk | |||||
| Töörõhk | ø8: 0,15 kuni 0,7 MPa | |||||
| ø12 kuni 20: 0,1 kuni 0,7 MPa | ||||||
| Ümbritseva keskkonna ja vedeliku temperatuur | –10–60 ° C (kondenseerumata) | |||||
| Korratavus | ± 0,05 mm, märkus 1) | |||||
| Maksimaalne töösagedus | Lühike löök | 120 cpm | ||||
| Keskmine insult | 120 cpm | |||||
| Pikk insult | 60 cpm | |||||
| Õlitamine | Pole nõutud | |||||
| Tegevus | Topeltnäitlemine | |||||
| Automaatne lüliti (lisavarustus) Märkus 2) | Tahkis-automaatlüliti (3-juhtmeline, 2-juhtmeline) | |||||
Mudeli number :
| ction | Mudel | Silindri ava (mm) | Haardejõud Note1) | Avamine / sulgemine insult (mõlemad pooled) mm | Märkus 2) Kaal (g) | Takistamatu maht (cm³) | ||||||
| Tõhus haaramine jõud ühe sõrme kohta N | Sõrme avatud külg | Sõrme lähedal külg | ||||||||||
| Topeltnäitlemine | MHF2-8D | 8 | 19 | 8 | 65 | 0,7 | 0,6 | |||||
| MHF2-8D1 | 16 | 85 | 1.1 | 1 | ||||||||
| MHF2-8D2 | 32 | 120 | 2 | 1.9 | ||||||||
| MHF2-12D | 12 | 48 | 12 | 155 | 1.9 | 1.6 | ||||||
| MHF2-12D1 | 24 | 190 | 3.3 | 3 | ||||||||
| MHF2-12D2 | 48 | 275 | 6.1 | 5.8 | ||||||||
| MHF2-16D | 16 | 90 | 16 | 350 | 4.9 | 4.1 | ||||||
| MHF2-16D1 | 32 | 445 | 8.2 | 7.4 | ||||||||
| MHF2-16D2 | 64 | 650 | 14,9 | 14 | ||||||||
| MHF2-20D | 20 | 141 | 20 | 645 | 8.7 | 7.3 | ||||||
| MHF2-20D1 | 40 | 850 | 15,1 | 13,7 | ||||||||
| MHF2-20D2 | 80 | 1,225 | 28 | 26,6 | ||||||||
Põhimõõtmed:
Kus kasutada:
Näpunäited:
1, sõrmesilindri silindri pind mhf2: kõik kõva oksüdatsiooni töötlus, ilus välimus ja korrosioonikindlus;
2. sõrmesilindriplokk on kindel ja vastupidav: silindriplokk on täielikult tugevdatud ja parandatud nii seest kui väljast, vastupidav;
3. Imporditud tihendusrõngas: täppiskeere, täpne ja vastupidav, parem tihendusjõudlus;
4. Täpne õhu sisse- ja väljalaskeava: õhu sisse- ja väljalaskeava on täpselt valmistatud kõrgtehnoloogiliste seadmete abil, millel on pikem kasutusiga;
5. Kvaliteetne ümmargune kinnitus: sõrme silindri mhf2 silindrite töötlemise kese moodustatakse korraga, täpse augu vahega.
